Станок с ЧПУ CNC фрезерный 2750х2000 (габаритные размеры) В НАЛИЧИИ!!!
Рабочее поле 2300х1350х130, подробное описание и характеристики станка могу выслать на почту. А так же видео работы станка.
ВИДЕО РАБОТЫ
Станок с ЧПУ CNC фрезерный 2750х2000 (габаритные размеры)
СТАНОК ПРОДАН, возможно изготовление под заказ!!! Возможна установка 4ой оси!
Описание станка:
Станок выполнен из металлического профиля,имеет габаритные размеры 1500х1000, размер заготовки 200мм ( большое расстояние для того, чтобы можно было установить 4ую ось ), ход шпинделя 180мм, рабочее поле станка примерно 1200х800мм. Станок может выполнять операции фрезерования, сверления, гравировки и резки, может обрабатьвать многие материалы, такие как дерево, ДСП, МДФ, пластик и многие другие... Вес станка около 200кг.
Мы используем только заводские комплектующие хорошего качества!!!
Электроника станка:
- Ось Х - два двигателя Nema23HS2430 28кгсм 3А
- Ось Y - один двигатель Nema23HS2430 28кгсм 3А
- Ось Z - один двигатель Nema23HS2430 28кгсм 3А
- Интерфейсная плата с полной опторазязкой порта LPT на 5 осей ЧПУ для полной защиты параллельного LPT порта компьютера. Интерфейсная плата с полной опторазязкой порта LPT на 5 осей:
полная оптическая изоляция
порт для подключения ручного пульта
порт для управления программой NcStudio
порт для подключения концевиков (индуктивных датчиков)
- Драйвер шагового двигателя CW5045 по 4.5А - 4шт. ( возможность вытсавления тока, шага, удержания, и т.д и т.п.)
- Импульсный блок питания 36В 400Вт
- Индуктивные датчики ( планируется установка 6шт.) для выставления базы, так же они будут использоваться как концевики
- Кнопка аварийного останова E-stop
- Шпиндель с водяным охлаждением 1.5кВт + все необходимые цанги на него ER11 ( шпиндель стоит на заводском алюминиевом креплении), в качестве охлаждения шпинделя мы используем емкость 20л ( входит 10л дистиллированной воды + 10л тосола, данную смесь качает мощный насос, который установлен в емкости.
- Инвертор 2.2кВТ для упраления шпинделя
Механическая часть станка:

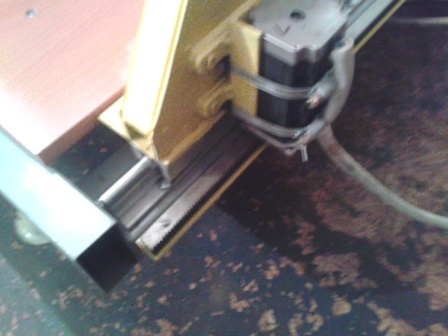

- Ось Х - два вала на опоре SBR20 (20мм) по 1500мм + соответствующие подшипники в корпусе, установлены две зубчатые рейки М1 по 1500мм
- Ось Y - два вала на опоре SBR16 (16мм) по 1000мм + соответствующие подшипники в корпусе,
установлена зубчатая рейка М1 длиной 1000мм

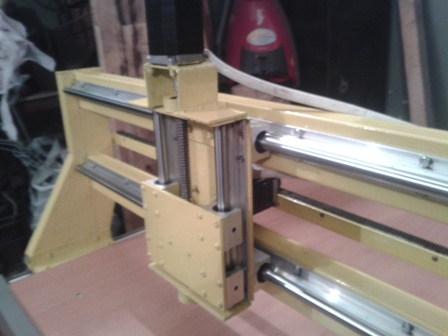

- Ось Z - два вала на опоре SBR16 (16мм) по 300мм + соответствующие подшипники в корпусе, установлен трапецеидальный винт 16мм с шагом 4 и бронзовой гайкой
Комплект станка:
1. Данный станок с ЧПУ (со всем выше перечисленным)
2. Инструкция по настройке.
3. Емкость 20л с насосом ( для охлаждения шпинделя)
4. Все необходимые цанги для шпинделя ER11
5. Все необходимые провода для подключения сети, LPT, и т.д
6. Полностью готовый и настроенный компьютер + монитор
В комплекте идет практически все, что необходимо для работы, т.е сразу можно приступать к работе.
Цена обговаривается, комплектацию можем поменять!
Возможно изготовление станка под заказ!!!
У нас много чего интересного по приемлемым ценам, есть различные комплектующие для ЧПУ.
С Ув, Виталий
ЦЕНА: 35тыс.грн
Технические характеристики:
- размеры рабочего поля 900*900*120 мм;
- габариты станка 1200*1200*300 мм;
- вес до 100 кг;

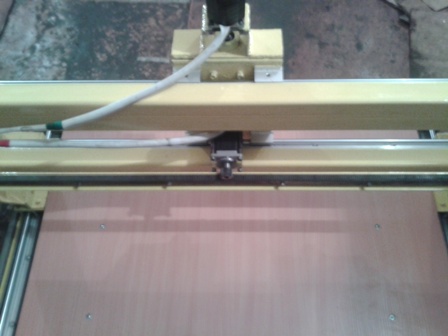

Станок выполнен из металлического профиля 80х40, в качестве стола используется ламинированное ДСП, ножки станины регулируются по высоте.
Узлы станка:
- направляющие валы на опоре: Х, У, Z - SBRC16UU
- подшипники соответствующие: SBR16UU - 12 шт
- передача на осях Х, У - зубчатая рейка , на оси Z - трапецеидальный винт + капролоновая гайка;
- Шаговый двигатель 23HS2430 3.0A 28 кг/см 4штуки
Комплектация:
1. Станок с ЧПУ;
2. Блок в котором контроллер на 5 осей, драйвера шаговых двигателей 4штуки по 4.5A CW5045;
3. Блок питания на 36В;
4. Фрезер
5. Все необходимые провода для подключения станка.
Цена: 20 000 грн!!!!!!!!
ВИДЕО СТАНКА
